Combi 400 Top Polar
Enota Combi 400 Top Polar je prezračevalna enota z rekuperacijo toplote, ki se običajno uporablja v večjih enodružinskih hišah v katerih se zahteva pretok zraka vse do 425 m3/h.
Rekuperacija toplote se večinoma izvaja prek visoko učinkovitega protitočnega izmenjevalnika, ki doseže rekuperacijo toplote od 85 do 95 %. Enota je opremljena tudi s toplotno črpalko zrak/zrak, ki lahko ogreva dovodni zrak, ko je v domu potrebna toplota. Combi 400 Top Polar se uporablja v nizkoenergijskih hišah kot primarni vir toplote, lahko pa krmili tudi dodatne vire toplote, kot so električni radiatorji, ki delujejo kot dopolnilni vir toplote.
Toplotna črpalka ima reverzibilen hladilni krog in lahko zato poleti po potrebi ohladi dovodni zrak do 14 °C. Ni primerljiva s klimatsko napravo in zaradi majhne menjave zraka, približno 0,5-krat na uro, nima tako velikega hladilnega učinka. Zunanji zrak kondenzira in tako zagotavlja nižjo vlažnost v domu. Z nizko vlažnostjo v notranjosti lahko bolje zadržite višjo vročino, zato temu pravimo “komfortno hlajenje”. V klimatski coni v kateri se nahaja Slovenija se je komfortno hlajenje izkazalo za zelo učinkovito. Večina objektov ne potrebuje dodatnega hlajenja s klimatskimi napravami.
Prostornina zraka (glejte podatke o projektiranju za vrednost SEL/SFP)
Min: 100 m3/h
Maks: 425 m3/h
Prezračevanje z rekuperacijo & toplozračno ogrevanje in zračno hlajenje objekta.
| Dimenzije (Š x G x V) | 900 x 610 x 860 mm |
| Teža | 88 kg |
| Omarica tipa plošče | Alucinkova jeklena pločevina, prašno barvana bela RAL9016 |
| Vrsta toplotnega izmenjevalnika | Protitočni izmenjevalec iz polietilentereftalata |
| Vrsta ventilatorja | EC motorji s konstantno hitrostjo |
| Razred filtra | ISO 16890 75 % (G4) |
| Tip toplotne črpalke | Vklop/izklop batnega kompresorja |
| Hladilno sredstvo | R134a |
| Polnjenje hladilnega sredstva | 700 gramov. |
| Priključki kanalov | Ø160 mm |
| Odtok kondenzata | PVC Ø20 x 1,5 mm |
| Napajalna napetost | 230 V 50/60 Hz |
| Maks. električna moč | 2,0 kW / 8,7 A |
| Poraba energije v stanju pripravljenosti | 3W |
| Električni zaščitni razred | IP31 |
| Temperatura okolice | -20 / +40 °C |
| Zunanje puščanje | < 1,82 % (*1) |
| Notranje puščanje | < 2,04 % (*2) |
| Klasifikacija toplotnih izgub | T2 |
*1 – Pri 250 Pa in 300 m 3 /h v skladu z EN13141-7
*2 – Pri 100 Pa in 300 m 3 /h v skladu z EN13141-7

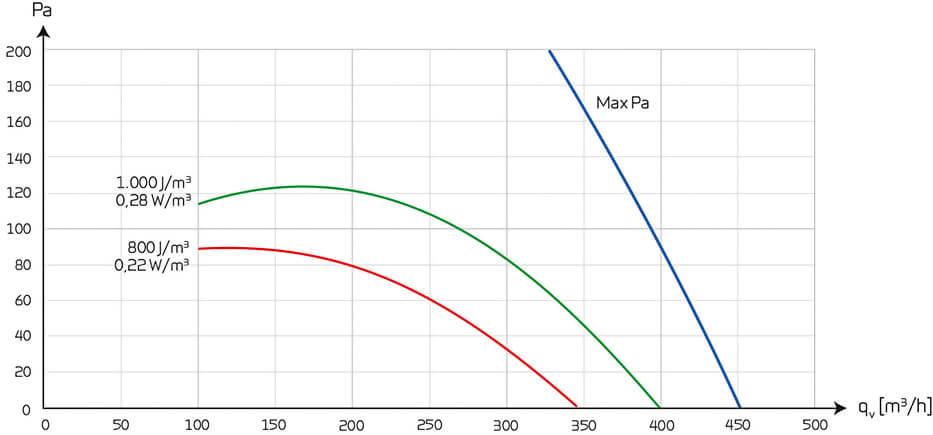

Diagram zmogljivost standardne enote kot funkcija qv in Pt ext

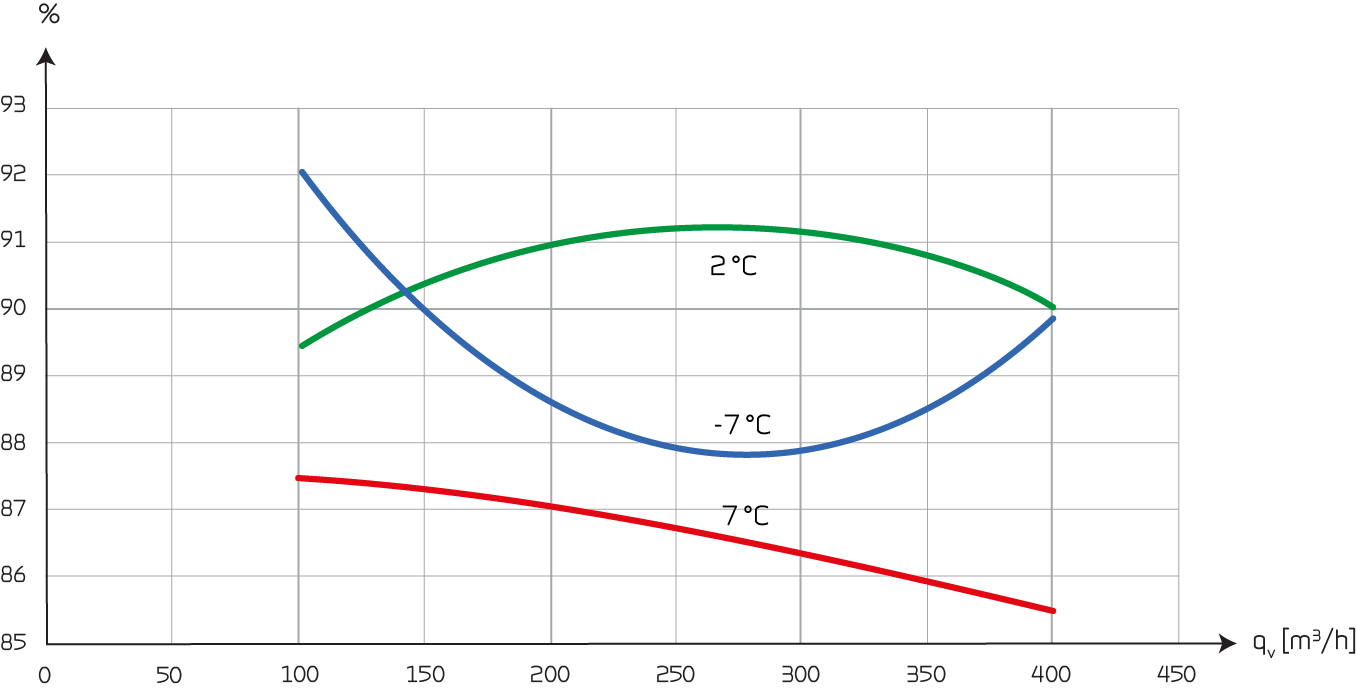

Temperaturna učinkovitost kot funkcija volumskega pretoka q v [m 3 /h] za enoto s protitočnim toplotnim izmenjevalnikom. Temperaturna učinkovitost v skladu z EN13141-7 (2 °C / 20 °C). Velja samo za toplotni prenosnik brez upoštevanja toplotne črpalke.
Koeficient toplotnega izkoristka COP [-] dovodnega zraka kot funkcija zunanje temperature [ºC] in volumskega pretoka q v [m3 / h] v skladu z EN14511 pri temperaturi odvodnega zraka = 21 ºC.

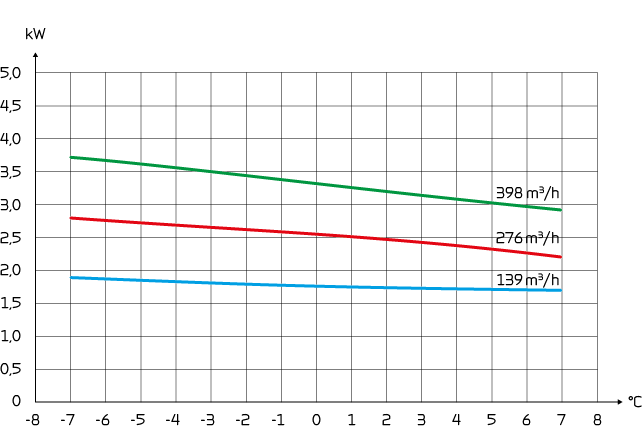

Toplotna moč Q c [W] kot funkcija q v [m 3 /h] in zunanje temperature zraka t20 [°C]. V skladu z EN 14511, t11=20°C (odvodni zrak)
Hladilni učinek Q [kW] kot funkcija volumskega pretoka [m3 / h] v skladu z EN14511, odvodni zrak = 27 °C, zunanji zrak = 35 °C.

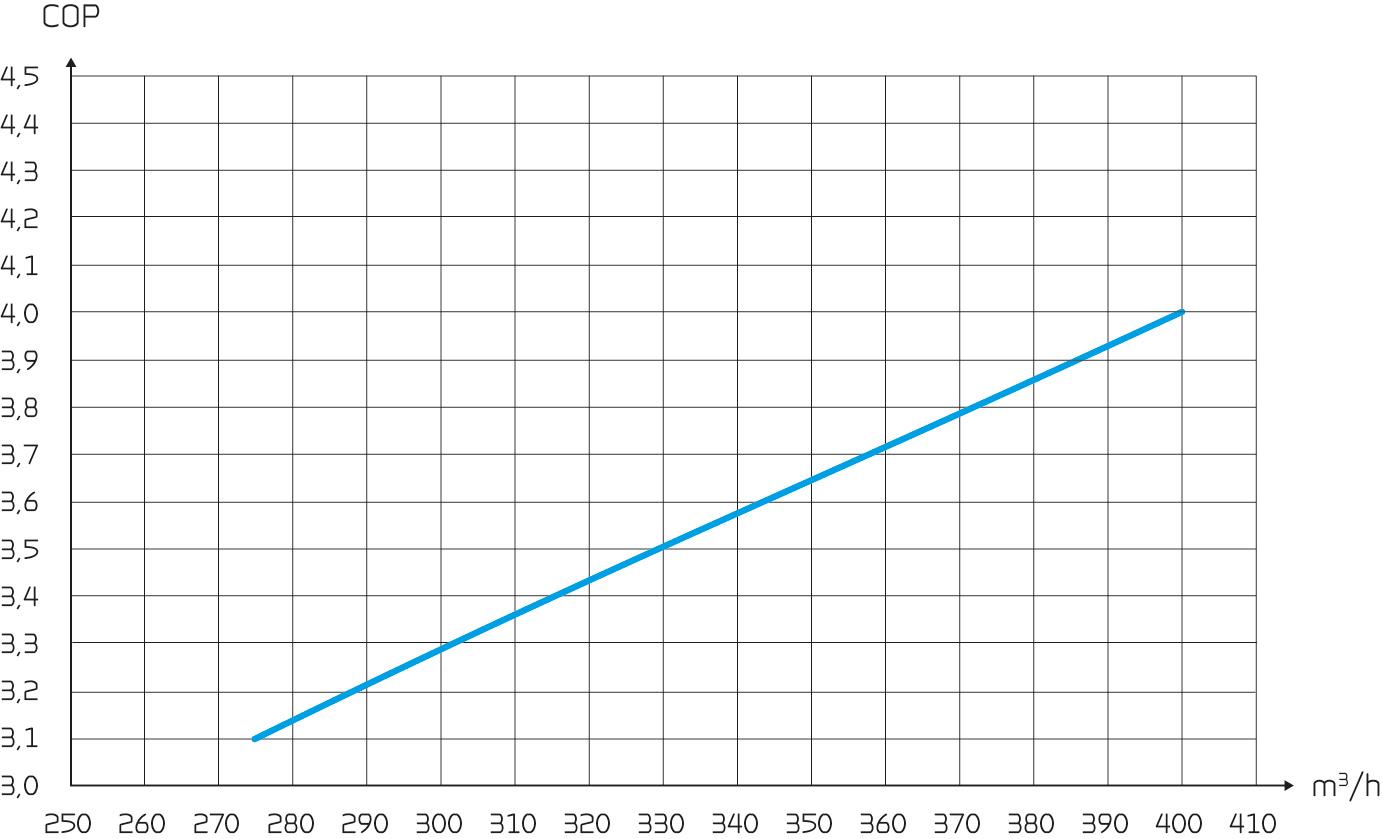

Razmerje energetske učinkovitosti EER [-] za dovodni zrak kot funkcija volumskega pretoka [m 3 /h] v skladu z EN 14511 pri odvodnem zraku = 27 °C in zunanjem zraku = 35 °C.

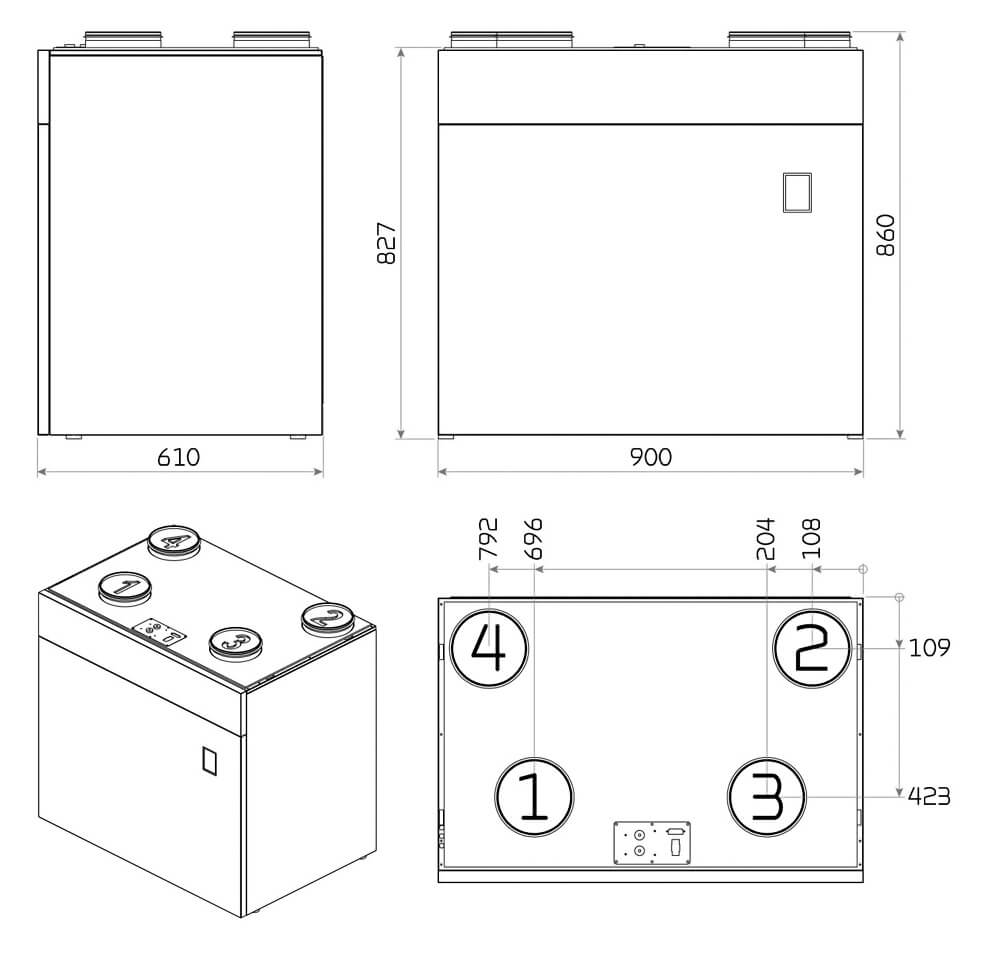

Skica Combi 400 Top Polar z dimenzijami.
1: Zunanji zrak
2: Vpihi
3: Zajemi
4: Odpadni zrak
5: Odvod kondenzata (obvezna vgradnja sifona)
6: Električni priključki
Galerija
