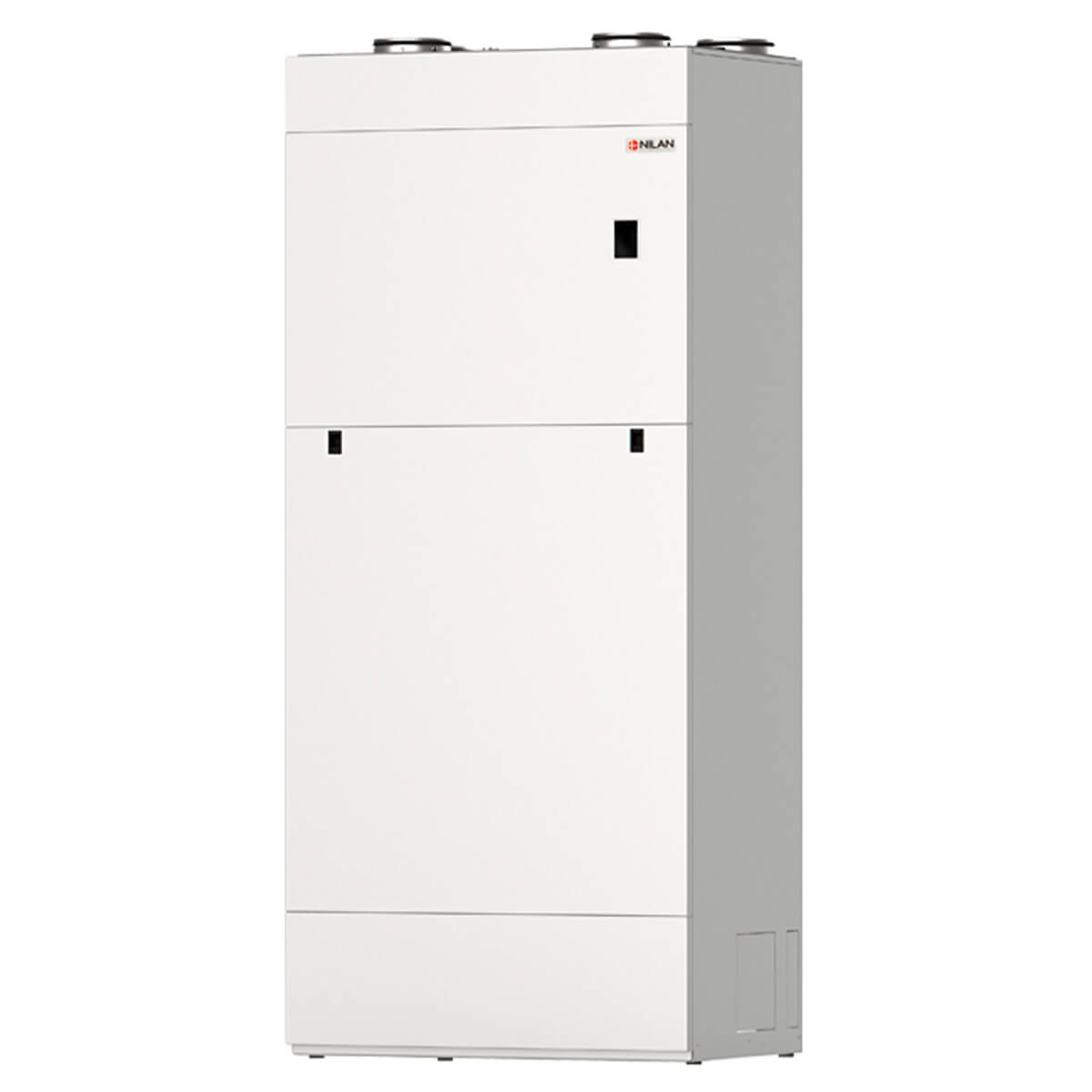

Compact P2
Nilan Compact P2 je povsem nova modularna enota, ki ne nudi le ene rešitve, pač pa celovito rešitev prilagojeno vašemu objektu in življenjskemu slogu vaše družine. Enota je razvita na podlagi 20 let uspešno delujoče enote Compac P. Enota na pičlih 0,54m2 površine v hiši v celoti zadovoljuje vse vaše potrebe po prezračevanju, ogrevanju, hlajenju in celoletni pripravi tople sanitarne vode. Upravljanje enote preko touch screen ekrana ali preko vašega telefona je enostavno in učinkovito. Med poletnim in zimskim načinom delovanja vam preklopi enota sama, prav tako sama izklopi in vklopi delovanje ko je to potrebno – zasnovana torej izključno za vas, da boste lahko užili vsak trenutek vašega prostega časa z družino ali sami v vašem novem domu.

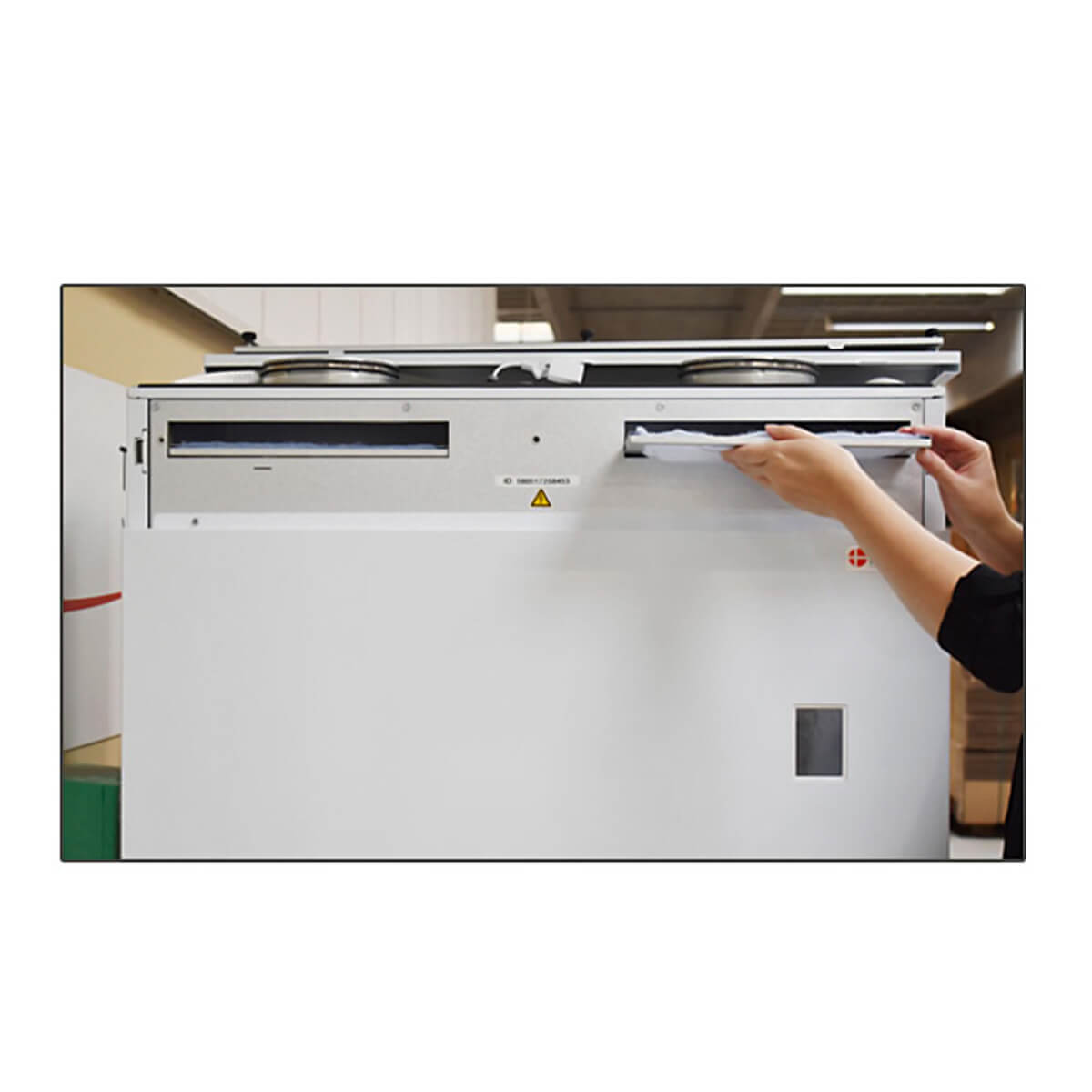

Centralni prezračevalni sistem po hiši omogoča prezračevanje prav vseh prostorov. Smer potovanja svežega zraka je pravilna – vedno od bivalnih prostorov proti pomožnim prostorom, kjer zrak sistem zajame in ga vodi do prezračevalne enote Compact P2. Nikar ne verjemite govoricam, da je potrebno prezračevalni razvod vsako leto čistiti in da se v ceveh nabira kondenz (voda) – to je le argument ponudnikov lokalnih prezračevalnih enot, ki po učinkovitosti in udobju bivanja precej zaostajajo za nami. Compact P2 zahteva od vas le redno menjavo dveh filtrov zraka vsakih 90 do 120 dni kar vam vzame slabih 5 min – brez vsakega dodatnega vzdržavanja in dodatnih stroškov. Ogromno število vgrajenih sistemov v montažnih hišah in zidanih hišah po celotni Evropi je garant za kvaliteto, ki vam jo Nilan s povsem novo enoto Compact P2 ponuja.
S pretokom zraka od 100 do 425 m3/h zadosti prezračevanju objektov do 325 m2.
Aktivna & pasivna rekuperacija toplote & TČ zrak-zrak.
Osnovna enota celovite rešitve za vaš dom je prezračevalna enota Compact P2. Enota s pomočjo toplotnega prenosnika (rekuperatorja) izkorišča energijo notranjega zraka, nasičenega z vonjavami, toploto in vlago, ter jo prenaša na svež zrak, ki ga dovajamo v prostore. Sistem centralnega prezračevanja vedno poskrbi za pravilno smer gibanja zraka – vedno od bivalnih proti pomožnim prostorom. Dovodni zrak je filtriran, kar pomeni občutno zmanjšanje vnosa prahu v hišo in s tem manjšo možnost za obolenja za različnimi alergijami.

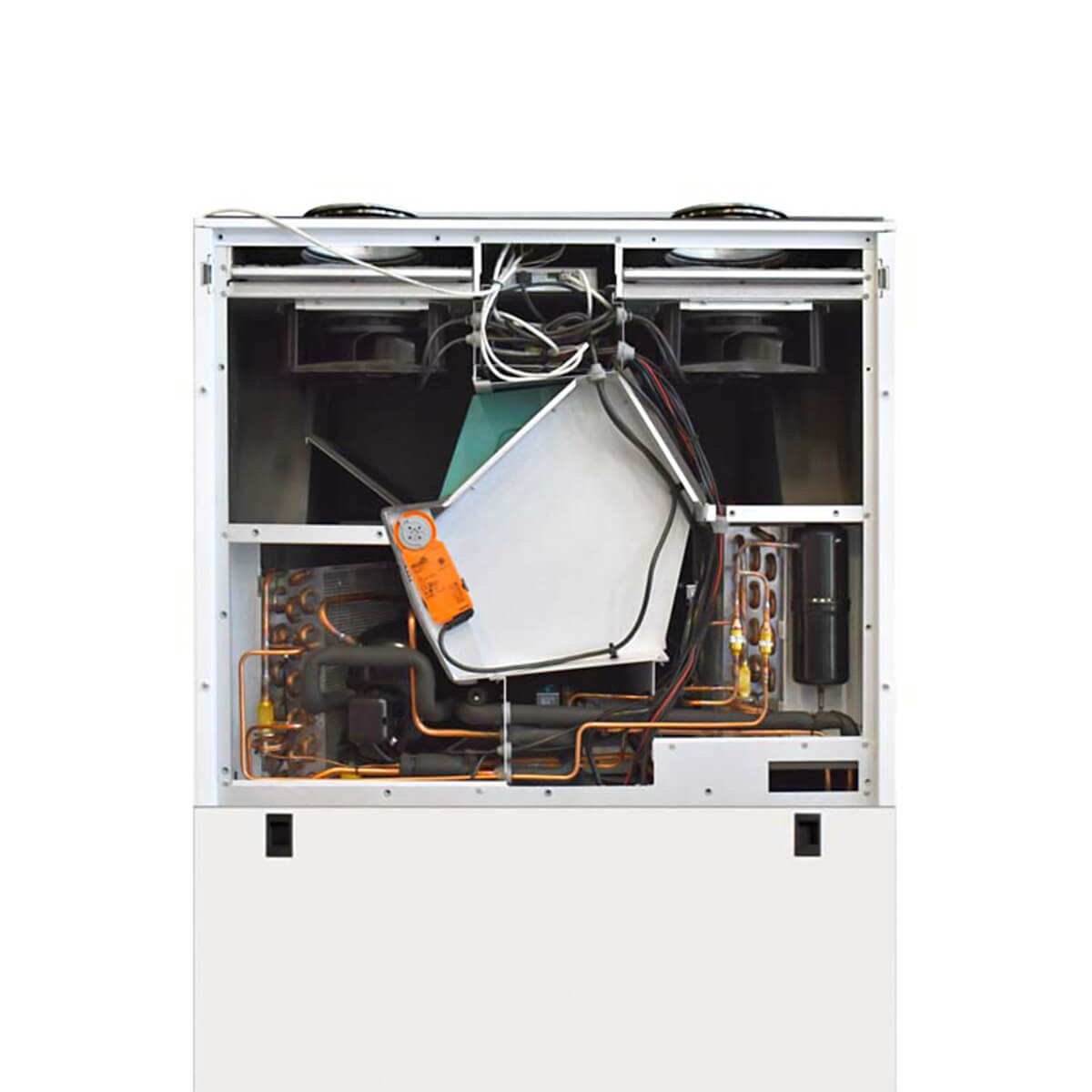

Največja prednost omenjenega sistema pa je v prezračevalno enoto integrirana toplotna črpalka zrak/zrak, ki na podlagi izkoriščanja preostale toplote odpadnega zraka omogoča aktivno ogrevanje svežega zraka pozimi, poleti komfortno pohlajanje prostorov in pa celoletno ogrevanje sanitarne vode v vgrajenem bojlerju volumna 200L. Tako enota zagotavlja prijetno sveže in zdravo bivanje v vaši hiši ter zadostno količino tople sanitarne vode z minimalnim stroškom električne energije. Zaradi dvostopenjske rekuperacije toplotne energije odpadnega zraka enota dosega izkoristek (grelno število) tudi do 350 %, medtem ko klasični rekuperatorji dosegajo max. 93 %. Prav tako enota Compact P2 nima nobene temperaturne omejitve delovanja pozimi ali poleti medtem ko jo klasični rekuperatorji seveda imajo.

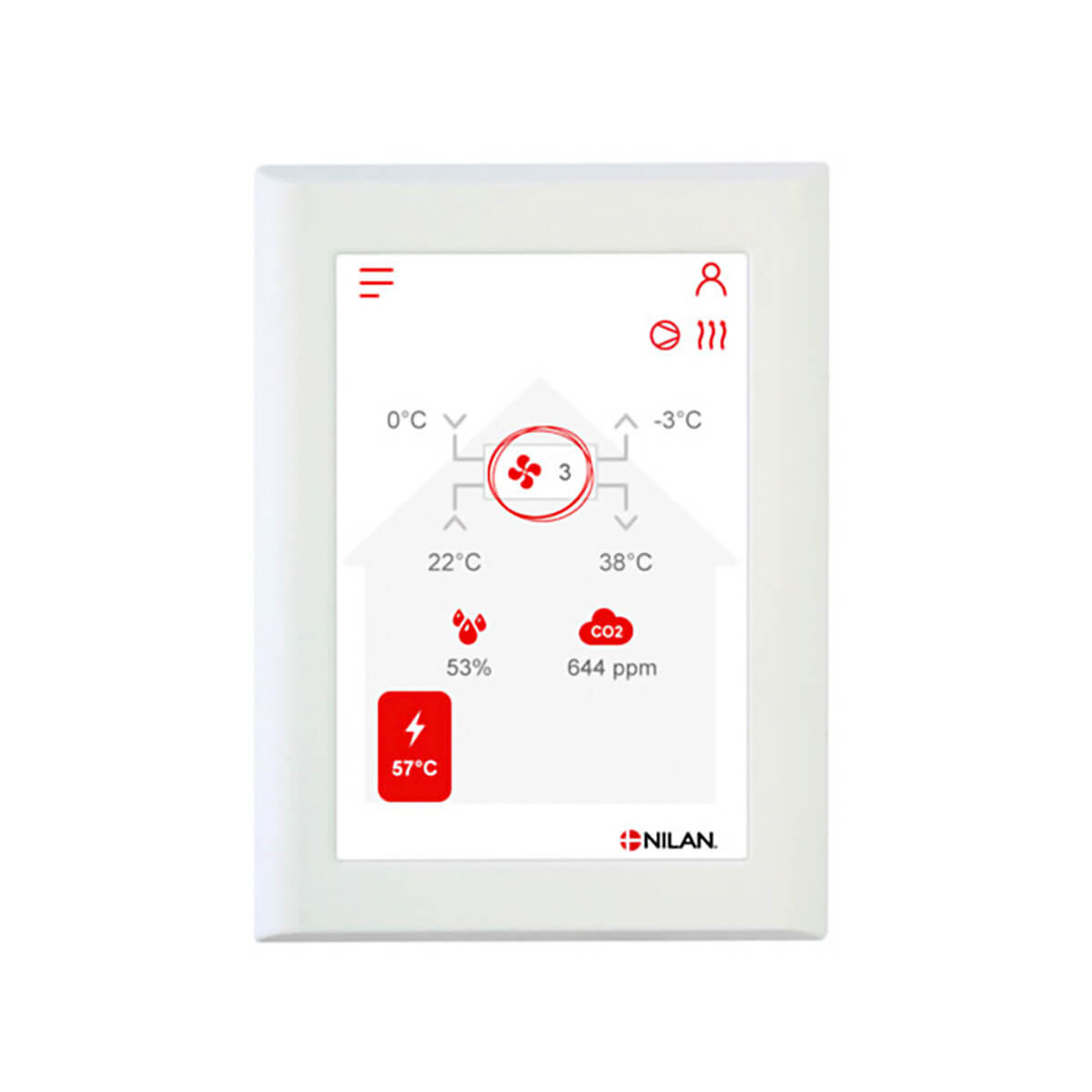

Delovanje enote Compact P2 je popolnoma avtomatizirano saj deluje po nastavljenem tedenskem programu in uporabniku ne krade časa z neštetimi nastavitvami. Poleg displaya na sami enoti je le to možno upravljati tudi na daljavo preko telefona, kar še olajša upravljanje enote uporabniku.
Kaj je dvostopenjska rekuperacija?
Rekuperacija je izraz za prenos toplotne t.i. odpadne energije iz enega na drug medij. Najbolj razširjena in poznana rekuperacija se dogaja v toplotnih prenosnikih različnih materialov in oblik, ki prenašajo toplotno energijo z odpadnega zraka na sveži zrak. Pri tem načinu rekuperacije smo teoretično omejeni na toplotni izkoristek 93 %. Nilan je eden redkih, ki je pojem rekuperacije dvignil na nivo, ki dosega “izkoristek”, ki je tudi do trikrat višji. Z t.i. dvostopenjsko rekuperacijo odpadni zrak, ki ga konkurenčni rekuperatorji zavržejo vodimo še preko dodatnega toplotnega prenosnika – uparjalnika. Tu mu s pomočjo integrirane toplotne črpalke zrak-zrak odvzamemo še preostalo toplotno energijo, ki jo porabimo za ogrevanje svežega zraka preden ga vpihnemo v bivalne prostore. Na ta način Nilan pozimi zavrže zrak z bistveno nižjo temperaturo in z manj t.i. odpadne energije. Izkoristek postrojenja, ki ga tako dosežemo je seštevek stopnje rekuperacije v toplotnem prenosniku (rekuperatorju) 85 % in grelnega števila toplotne črpalke zrak-zrak, ki je pri temp. zunanjega zraka +2 °C še 3,18. Skupaj torej celih 405 %. Zato je Nilan daleč pred konkurenco!!!
Poletno hlajenje z enoto Compact P2
V primeru da je znotraj hiše bolj toplo kot zunaj (hladne poletne noči) enota preko avtomatskega obvoda (bypass-a) svež zunanji zrak dovaja v hišo neposredno mimo rekuperatorja. Tako sistem z zanemarljivo porabo električne energije preko noči prijetno ohladi hišo. Tekom dneva pa za vzdrževanje ustrezne temperature v prostorih z aktivnim hlajenjem na precej komforten način poskrbi integrirana toplotna črpalka zrak-zrak.
Compact P2 Solar
Izvedba Compact P2 Solar omogoča vezavo dodatnega toplotnega vira na vodni toplotni prenosnik (Solar) v bojlerju tople sanitarne vode. Lahko pa na omenjen vodni toplotni prenosnik povežemo katerokoli od serij naprav Exclusive, GEO ali AIR. Na ta način povečamo količino tople sanitarne vode dnevno tudi za večje porabnike.
Če želite celovito rešitev, ki bo poleg opisanega vašo hišo oskrbovala tudi s potrebno toploto preko centralnega sistema ogrevanja, potem so na voljo kombinacije osnovne enote Compact P2 in toplotnih črpalk zemlja-voda GEO3, GEO6 in GEO9, ter toplotnih črpalk zrak-voda, serije Exclusive. Serija Exclusive predstavlja nov celovit pristop k energetski oskrbi stanovanjskih objektov saj zagotavlja tako prezračevanje z rekuperacijo, hitro odzivno toplozračno ogrevanje oziroma hlajenje objekta, primarno ogrevanje objekta (talno gretje) in celoletno pripravo tople sanitarne vode za manjše in velike porabnike tople vode – vse opisane funkcije v modularni izvedbi na vsega 0,54 m2 površine znotraj objekta.
Za večje porabnike tople sanitarne vode pa je na voljo tudi dodatni bojler SHW250 volumna 250 L, ki se prigradi k enoti Compact P2 in se nanjo poveže s priloženim priborom (možnost tudi naknadne vgradnje). Možna je prigradnja tudi katerega koli drugega bojlerja z ustrezno velikim vodnim toplotnim prenosnikom.
NILAN Compact P2 je ena od treh kompaktnih enot na svetu s certifikatom za vgradnjo v pasivno hišo. Certifikat pomeni, da je enota preizkušena na Inštitutu za pasivno gradnjo v Darmstatdu in kot taka ne potrebuje nobenih dodatnih testiranj in dokumentov za dokazovanje njene kvalitete, funkcionalnosti in učinkovitosti.
TEHNIČNI PODATKI
| Razred energijske učinkovitosti za toplo vodo | A |
| Profil porabe grelnika vode | L (velika) |
| Rezervoar za toplo vodo | 180 L |
| Dimenzije (Š x G x V) | 900 x 610 x 2065 mm |
| Teža | 202 kg |
| Omarica tipa plošče | Alucinkova jeklena pločevina, prašno barvana bela RAL9016 |
| Vrsta toplotnega izmenjevalnika | Protitočni izmenjevalec iz polietilentereftalata |
| Vrsta ventilatorja | EC motorji s konstantno hitrostjo |
| Razred filtra | Greencycle ISO 16890 75 % (G4) |
| Priključki zračnih kanalov | Ø160 mm |
| Hladilno sredstvo | R134a |
| Polnjenje hladilnega sredstva | 2 kg |
| Odtok kondenzata | PVC Ø20 x 1,5 mm |
| Električno napajanje | 230 V 50/60 Hz |
| Maks. električna moč | 2,2 kW / 9,6 A *1, 3,4 kW / 14,8 A *2 |
| Poraba energije v stanju pripravljenosti | 3W |
| Električni zaščitni razred | IP31 |
| Temperatura okolice | -20 / +40 °C |
| Zunanje puščanje | < 1,82 % *3 |
| Notranje puščanje | < 2,04 % *4 |
*1 – Standardna enota Compact P2
*2 – Compact P2 Polar z integriranim električnim predgrelnikom (opcija Polar)
*3 – Preizkušeno v skladu z EN13414-7
*4 – Preizkušeno v skladu z EN13141-7

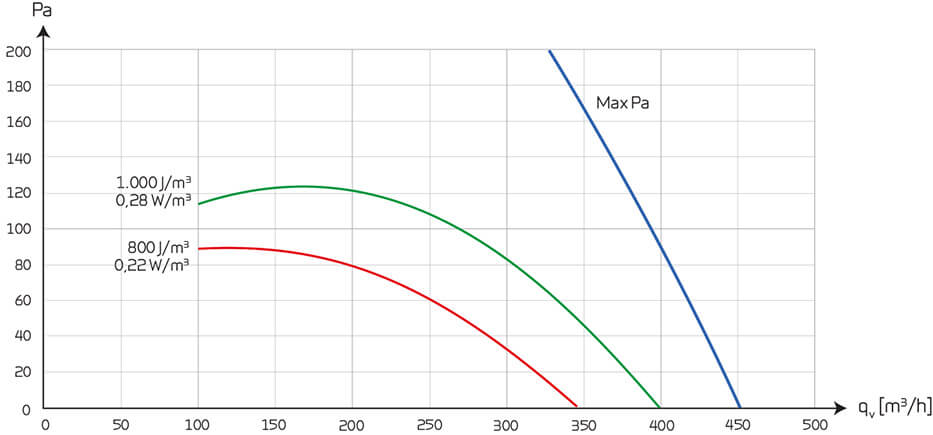

Diagram zmogljivost standardne enote kot funkcija qv in Pt ext .

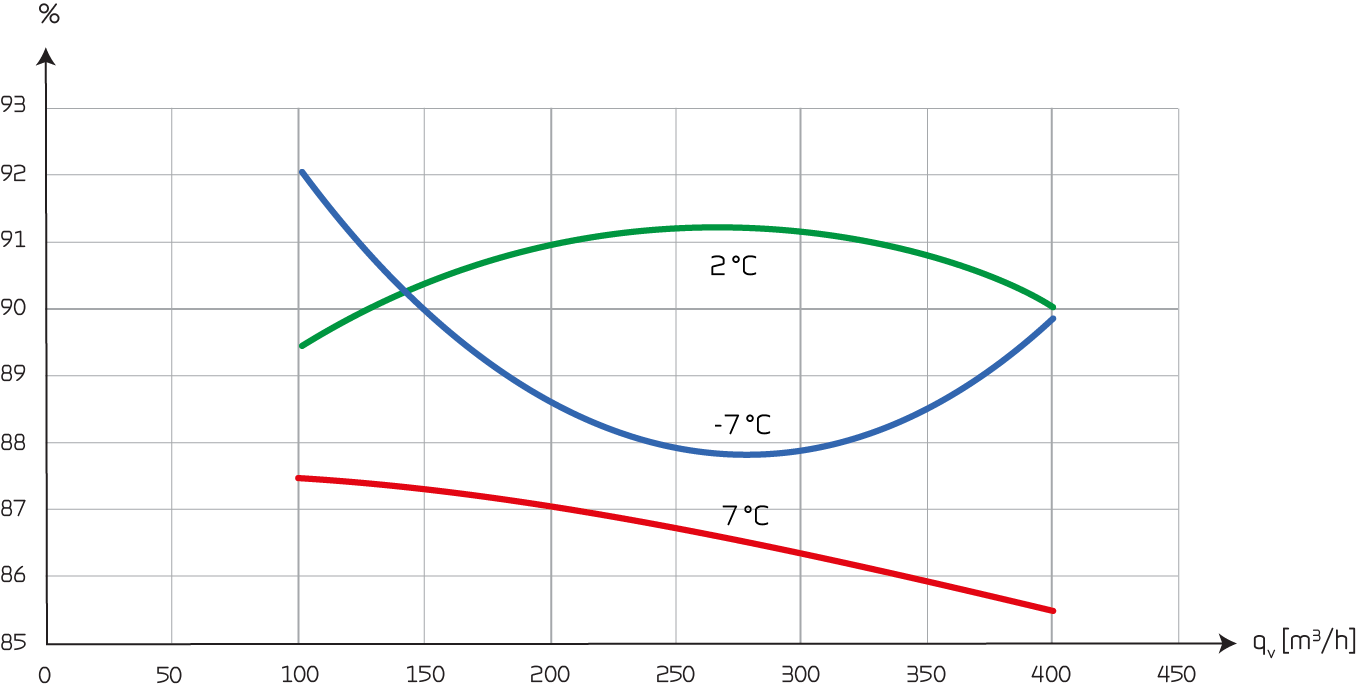

Temperaturna učinkovitost kot funkcija volumskega pretoka q v [m 3 /h] za enoto s protitočnim toplotnim izmenjevalnikom. Temperaturna učinkovitost v skladu z EN13141-7 (2 °C / 20 °C). Velja samo za toplotni prenosnik brez upoštevanja toplotne črpalke.

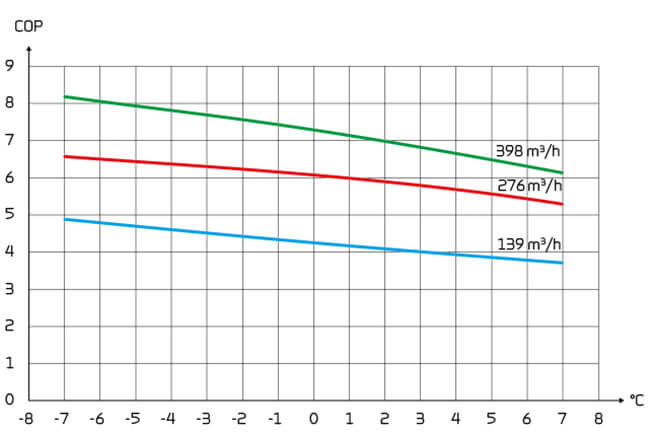

Koeficient toplotnega izkoristka COP dovodnega zraka kot funkcija zunanje temperature [ºC] in volumskega pretoka q v [m3 / h] v skladu z EN14511 pri temperaturi odvodnega zraka 21 ºC.

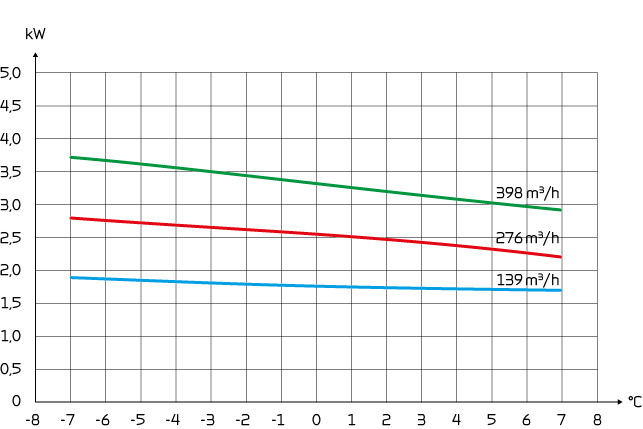

Toplotna moč Q c [W] kot funkcija q v [m 3 /h] in zunanje temperature zraka t20 [°C]. V skladu z EN 14511, t11=20°C (odvodni zrak).
Hladilni učinek Q [kW] kot funkcija volumskega pretoka [m3 / h] v skladu z EN14511, odvodni zrak = 27 °C, zunanji zrak = 35 °C.
Razmerje energetske učinkovitosti EER [-] za dovodni zrak kot funkcija volumskega pretoka [m3 / h] v skladu z EN 14511 pri temperaturi odvodnega zraka = 27 °C in temperaturi zunanjega zraka = 35 °C.
Volumen vode v litrih V max [L] iz rezervoarja Compact P kot funkcija temperature vode [ºC] in temperature rezervoarja pri 40, 50 in 60 ºC.

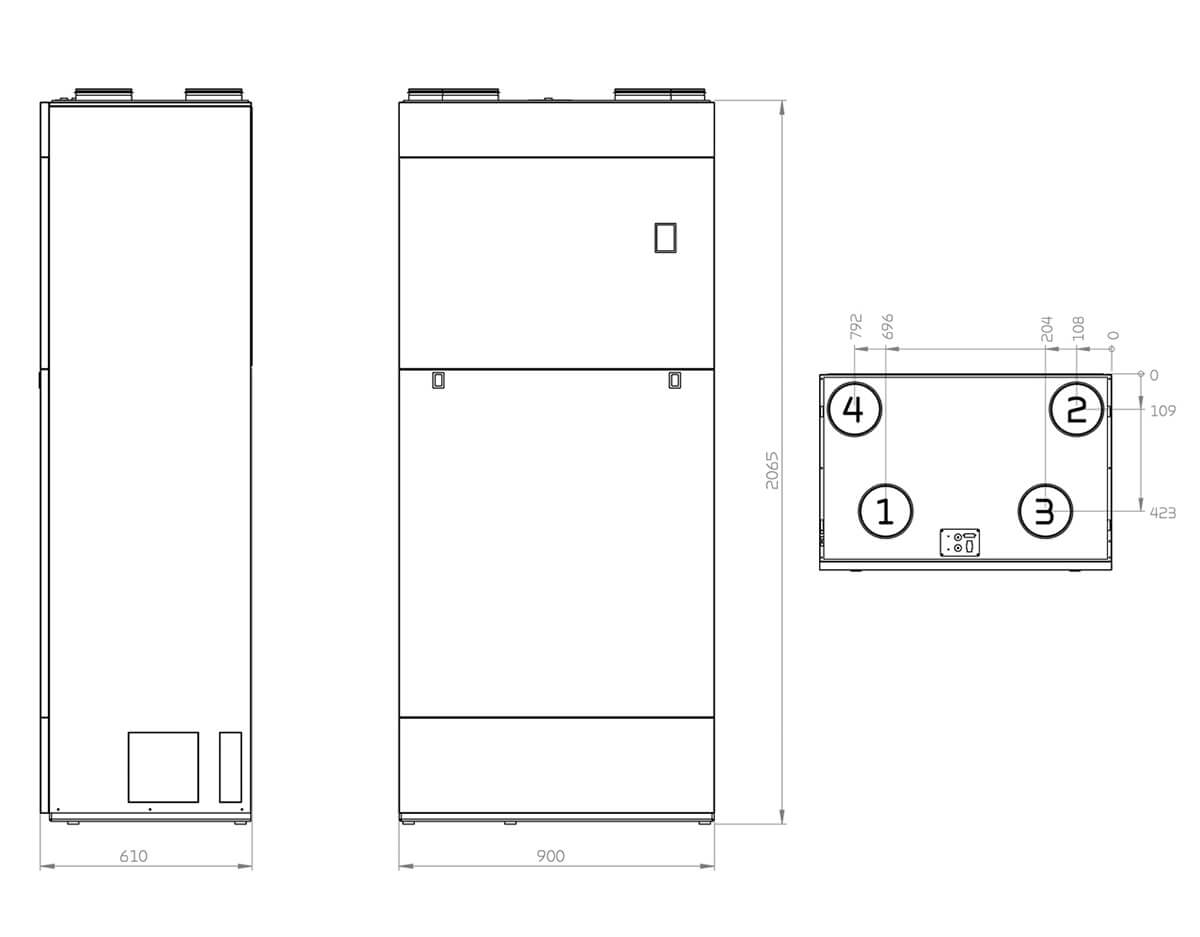

Skica Compact P2 z dimenzijami
1: Zunanji zrak
2: Vpihi (v prostore)
3: Zajemi (iz prostorov)
4: Odpadni zrak
